目前，基于機器視覺的表面缺陷裝備，已經在各工業領域廣泛替代人工肉眼檢測，包括3C、汽車、家電、機械制造、半導體及電子、化工、醫藥、航空航天、輕工等行業。

傳統的基于機器 視覺的表面缺陷檢測方法，往往采用常規圖像處理 算法或人工設計特征加分類器方式。

一般來說，通常利用被檢表面或缺陷的不同性質進行成像方案的設計，合理的成像方案有助于獲得光照均勻的圖像，并將物體表面缺陷明顯的體現出來。

近年來，不少基于深度學習的缺陷檢測方法也被廣泛應用在各種工業場景中。

對比計算機視覺中明確的分類、檢測和分割任務, 缺陷檢測的需求非?；\統，實際上, 其需求可以劃分為三個不同的層次: “缺陷是什么”（分類）、“缺陷在哪里”（定位）和“缺陷是多少”（分割）。

一、表面缺陷檢測關鍵問題

1、小樣本問題

目前深度學習方法廣泛應用在各種計算機視覺 任務中, 表面缺陷檢測一般被看作是其在工業領域的具體應用。在傳統的認識中, 深度學習方法無法直接應用在表面缺陷檢測中的原因是因為在真實的 工業環境中, 所能提供的工業缺陷樣本太少。

相比于ImageNet數據集中1400多萬張樣本數據, 表面缺陷檢測中面臨的最關鍵的問題是小樣本問題, 在很多真實的工業場景下甚至只有幾張或幾十張缺陷圖片。 實際上, 針對于工業表面缺陷檢測中關鍵問題之 一的小樣本問題, 目前有4種不同的解決方式:

1）數據擴增、生成

最常用的缺陷圖像擴 增方法是對原始缺陷樣本采用鏡像、旋轉、平移、扭曲、濾波、對比度調整等多種圖像處理操作來獲取 更多的樣本。另外一種較為 常見方法是數據合成, 常常將單獨缺陷融合疊加到 正常(無缺陷)樣本上構成缺陷樣本。

2）網絡預訓練與遷移學習

一般來說,，采用小樣本來訓練深度學習網絡很容易導致過擬合, 因此 基于預訓練網絡或遷移學習的方法是目前針對樣 本中最常用的方法之一。

3）合理的網絡結構設計

通過設計合理的網絡 結構也可以大大減少樣本的需求?；趬嚎s采樣定理來壓縮和擴充小樣本數據, 使 用CNN直接對壓縮采樣的數據特征進行分類. 相比 于原始的圖像輸入, 通過對輸入進行壓縮采樣能大 大降低網絡對樣本的需求. 此外, 基于孿生網絡的表 面缺陷檢測方法也可以看作是一種特殊的網絡設計, 能夠大幅減少樣本需求。

4）無監督或半監督

在無監督模型中, 只利用正 常樣本進行訓練, 因此不需要缺陷樣本. 半監督方法 可以利用沒有標注的樣本來解決小樣本情況下的網絡訓練難題。

2、實時性問題

基于深度學習的缺陷檢測方法在工業應用中包括三個主要環節： 數據標注、模型訓練與模型推斷. 在實際工業應用中的實時性更關注模型推斷這一環節，目前大多數缺陷檢測方法都集中在分類或識別的準確性上, 而很少關注模型推斷的效率。

有不少方法用于加速模型, 例如模型權重量化和模型剪枝等。

二、工業表面缺陷檢測常用數據集

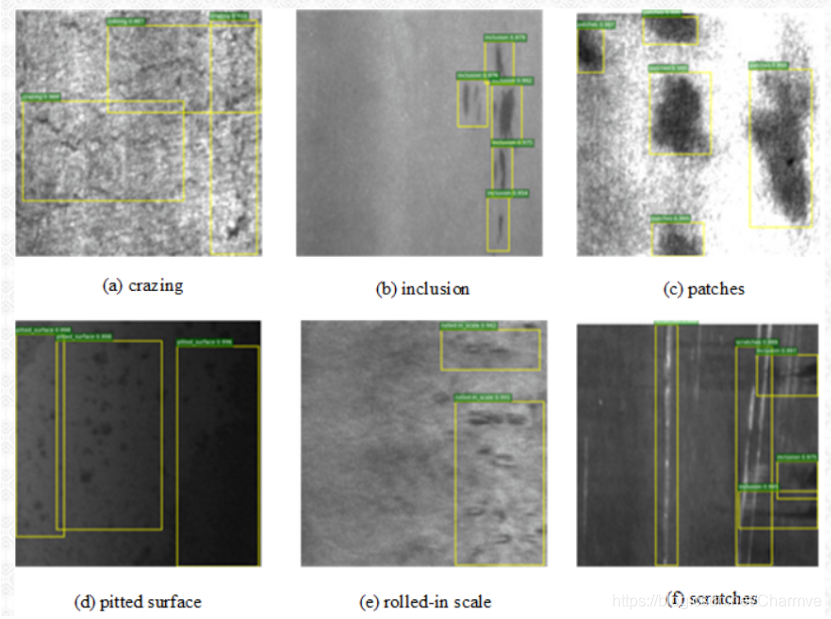

1）鋼材表面：NEU-CLS（可用于分類、定位任務）

由東北大學（NEU）發布的表面缺陷數據庫，收集了熱軋鋼帶的六種典型表面缺陷，即軋制氧化皮（RS），斑塊（Pa），開裂（Cr），點蝕表面（ PS），內含物（In）和劃痕（Sc）。該數據庫包括1,800個灰度圖像：六種不同類型的典型表面缺陷，每一類缺陷包含300個樣本。對于缺陷檢測任務，數據集提供了注釋，指示每個圖像中缺陷的類別和位置。對于每個缺陷，黃色框是指示其位置的邊框，綠色標簽是類別分數。

2）太陽能板：

3）金屬表面：

• 在電子換向器中嵌入的塑料表面上觀察到了微小的碎裂或裂縫；
• 在八個不重疊的圖像中捕獲每個換向器的表面積；
• 在受控環境中捕獲圖像。

4）PCB板檢測：DeepPCB

圖1. PCB板檢測數據集

5）面料缺陷

該數據庫由七個不同織物結構的245張4096 x 256像素圖像組成。數據庫中有140個無缺陷圖像，每種類型的織物20個，除此之外，有105幅紡織行業中常見的不同類型的織物缺陷（12種缺陷）圖像。圖像的大尺寸允許用戶使用不同的窗口尺寸，從而增加了樣本數量。Internet上的數據庫還包含所有具有缺陷的圖像的分割mask，使得白色像素表示缺陷區域，其余像素為黑色。

6）天池布匹缺陷數據

在布匹的實際生產過程中，由于各方面因素的影響，會產生污漬、破洞、毛粒等瑕疵，為保證產品質量，需要對布匹進行瑕疵檢測。布匹疵點檢驗是紡織行業生產和質量管理的重要環節，目前人工檢測易受主觀因素影響，缺乏一致性；并且檢測人員在強光下長時間工作對視力影響極大。由于布匹疵點種類繁多、形態變化多樣、觀察識別難道大，導致布匹疵點智能檢測是困擾行業多年的技術瓶頸。本數據涵蓋了紡織業中布匹的各類重要瑕疵，每張圖片含一個或多種瑕疵。數據包括包括素色布和花色布兩類，其中，素色布數據約8000張，用于初賽；花色布數據約12000張，用于復賽。

7）天池鋁型材表面瑕疵數據集

在鋁型材的實際生產過程中，由于各方面因素的影響，鋁型材表面會產生裂紋、起皮、劃傷等瑕疵，這些瑕疵會嚴重影響鋁型材的質量。

為保證產品質量，需要人工進行肉眼目測。然而，鋁型材的表面自身會含有紋路，與瑕疵的區分度不高。

傳統人工肉眼檢查十分費力，不能及時準確的判斷出表面瑕疵，質檢的效率難以把控。

近年來，深度學習在圖像識別等領域取得了突飛猛進的成果。鋁型材制造商迫切希望采用最新的AI技術來革新現有質檢流程，自動完成質檢任務，減少漏檢發生率，提高產品的質量，使鋁型材產品的生產管理者徹底擺脫了無法全面掌握產品表面質量的狀態。

當然，深度學習技術還可以應用到許許多多的行業產品里去，這里就不一一介紹了。
