嵌入式機器視覺系統包含從所選成像傳感器接收光子到系統輸出的整個信號鏈。系統輸出是指從圖像中提取的經過處理或未經處理的圖像或信息，并提供給下游系統。當然，嵌入式系統架構師負責根據系統要求確保端到端性能。首先需要熟悉電磁波譜以及希望系統運行的光譜域。人眼只能看到 390nm（藍光）至 700nm（紅光）波長之間的光譜，也就是通常所指的可見光譜；成像設備憑借所采用的技術，則能捕獲到更寬泛波長的圖像，包括 X 光、紫外線、紅外線以及可見光譜。在近紅外光譜及以下范圍，我們可以使用電荷耦合器件（CCD）或 CMOS （互補金屬氧化物半導體）圖像傳感器 (CIS)；到了紅外光譜范圍，需要使用專用的紅外檢測器。紅外光譜范圍之所以需要專用傳感器，部分原因在于芯片成像器（如 CCD 或 CIS）需要的激發能。這些器件通常需要 1eV 的光子能量來激發一個電子，然而在紅外范圍，光子能量介于 1.7eV-1.24meV 之間，因此紅外成像器應基于 HgCdTe 或 InSb。這些器件需要更低的激發能量，經常與 CMOS 讀出 IC（即 ROIC）配合使用，以控制和讀出傳感器。

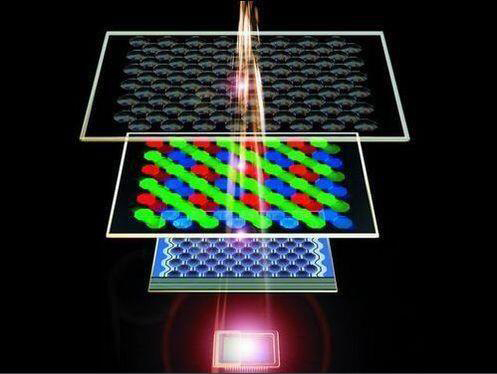

比較常見的兩種檢測器技術分別是 CCD 和 CIS

電荷耦合器件被視為模擬器件，因此要集成到數字系統中就需要使用片外 ADC 以及所需模擬電壓電平下的時鐘生成功能。每個像素存儲由光子產生的電荷。大多數情況下將像素排列成 2D 陣列，組成多個行，每行包含多個像素。讀出 CCD 時通過行傳輸將每行并行傳遞到讀出寄存器，再通過讀出寄存器將每行串行讀出。這個寄存器讀出過程中，電荷轉換為電壓。CMOS 成像傳感器能實現更緊密集成，使 ADC、偏置和驅動電路都集成在同一晶片上。這大大降低了系統集成要求，同時也提高了 CIS 設計的復雜性。CIS 的核心是有源像素傳感器 (APS)，其中每個像素同時包含光電二極管和讀出放大器，因此，與 CCD 不同，CIS 能夠讀出陣列中的任意像素地址。盡管大多數嵌入式視覺都采用 CIS 器件，但是 CCD 仍用于較注重性能的高端科研應用領域。
