機器視覺檢測系統采用將被檢測的目標轉換成圖像信號,傳送給專用的圖像處理系統,根據像素分布和亮度、顏色等信息,轉變成數字化信號,圖像處理系統對這些信號進行各種運算來抽取目標的特征,如面積、數量、位置、長度,再根據預設的允許度和其他條件輸出結果,包括尺寸、角度、個數、合格/不合格、有/無等,實現自動識別功能。

從功能上講,機器視覺系統主要具有三大類功能:

一、定位功能

能夠自動判斷感興趣的物體、產品在什么位置,并將位置信息通過一定的通訊協議輸出,此功能多用于全自動裝配和生產,如自動組裝、自動焊接、自動包裝、自動灌裝、自動噴涂,多配合自動執行機構(機械手、焊槍、噴嘴等);

二、視覺測量

能夠自動測量產品的外觀尺寸,比如外形輪廓、孔徑、高度、面積等測量;

三、缺陷檢測

這是視覺系統用的較多的一項功能,它可以檢測產品表面的相關信息,如:包裝正誤,包裝是否正確、印刷有無錯誤、表面有無刮傷或顆粒、破損、有無油污、灰塵、塑料件有無穿孔、雨霧注塑不良等。

盈泰德小編這里就給大家介紹下關于單相機抓取定位引導、糾偏引導、多相機貼合定位引導是怎么樣的？

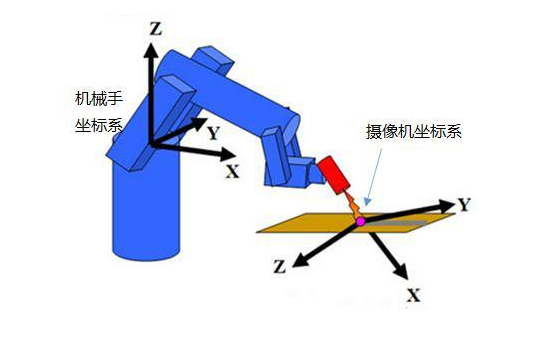

手眼標定原理：

所謂手眼標定，即將手（機械手）和眼（相機）的坐標系統一起來，解決相機與機械手之間的坐標轉換關系，讓機械手能夠準確抓取到攝像機定位的目標。

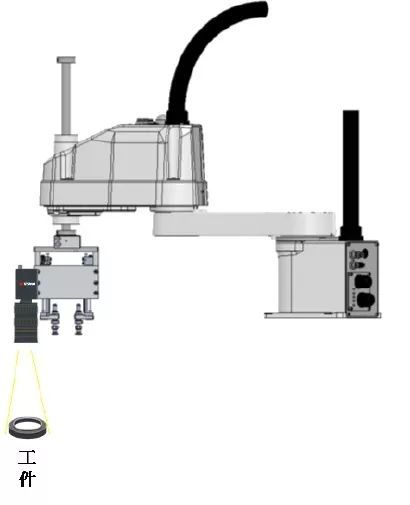

單相機抓取定位引導

上圖即為單相機定位引導的場景，相機即可安裝于機器人上，也可固定于機臺上。通過相機拍攝產品，對其進行定位以便機器人根據定位信息抓取來料，如此可降低對工位間機構的準確性要求，確保抓取位置的一致性，從而做到產品的運動導向。

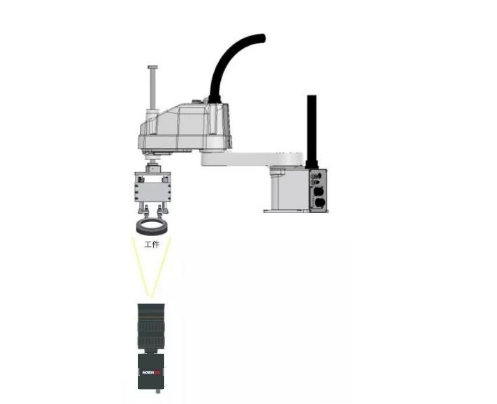

單相機糾偏引導

上圖所示為單相機糾偏定位引導中，相機一般倒裝并固定在機臺上，通過視覺定位引導機器人糾正來料位置的波動，確保對每個來料進行精組裝。

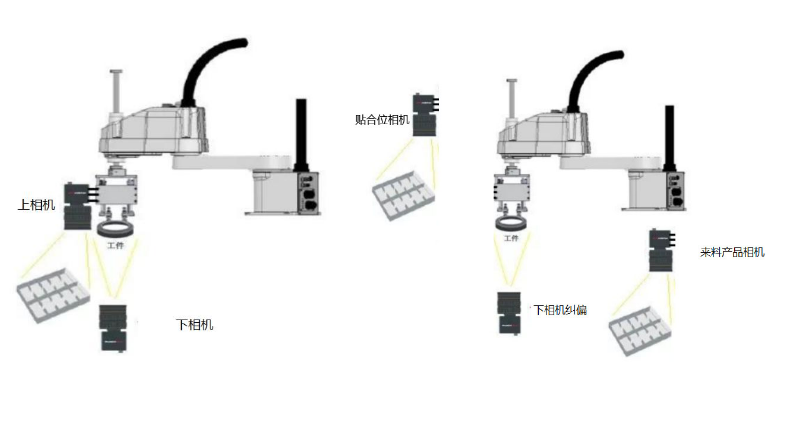

多相機貼合定位引導

如上圖所示，該場景由多個相機組成，下相機倒裝于機臺上，用于對抓取的對象工件進行定位糾偏，上相機用于拍攝來料與目標產品位置，使得來料產品準確的與目標產品貼合。該系統可廣泛應用于3C產品屏幕及電路板的生產組裝等相關場景，如將膜與玻璃對齊貼合或?qū)⒉ＡШ推馄瑢R貼合等。

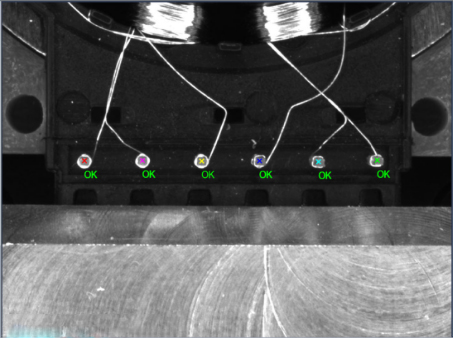

RVvision視覺軟件（汽車中轉子的焊接定位引導）

RVvision軟件是盈泰德科技針對工業自動化行業定制的一款多功能視覺軟件，可針對不同情況下的定位要求，對機械結構和機器人進行定位引導，使產品在制造裝配中精度更高、更換產品類型時更靈活。
