隨著科技的發展，在工業中，很多的產品要求都越來越高了，就包括今天介紹的螺絲接頭，稍微質量有點瑕疵，都會損失不少的訂單，下面跟大家說說螺絲接頭是怎么用視覺檢測技術提高生成質量的。

一：檢測內容及要求

檢測工件面積：

寬度17mm的六角螺絲頭、高度21mm的樣件的面積檢測

檢測內容：

1:底面檢測頭部平面刮傷

2:側面檢測高度、螺牙有無和數量

3:頂部檢測螺牙前端破損

4:背光檢測內小孔的直徑和頭部寬度

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量100-300件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：900*800*1850 mm

型號:INTSOFT_302C

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器19寸

4:工業相機: 4套,底部檢測平面刮傷。側面檢測高度、螺牙。頂部檢測螺牙前端 破損。 背光檢測小孔直徑

5:工業鏡頭: 4套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二：底部面檢測方式

底部檢測效果原圖:

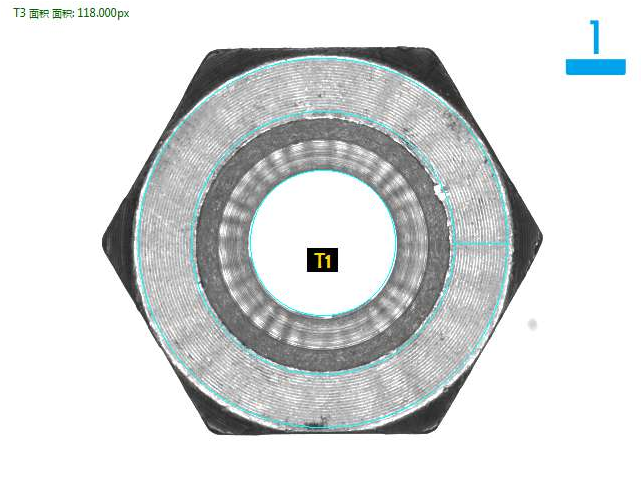

三：1底部檢測方式

底部檢測良品分析圖:OK

三：2底部檢測方式

底部檢測油污不良品分析圖:NG

三：3側面檢測方式

側面檢測效果原圖:

三：4側面檢測方式

側面檢測良品分析圖:OK

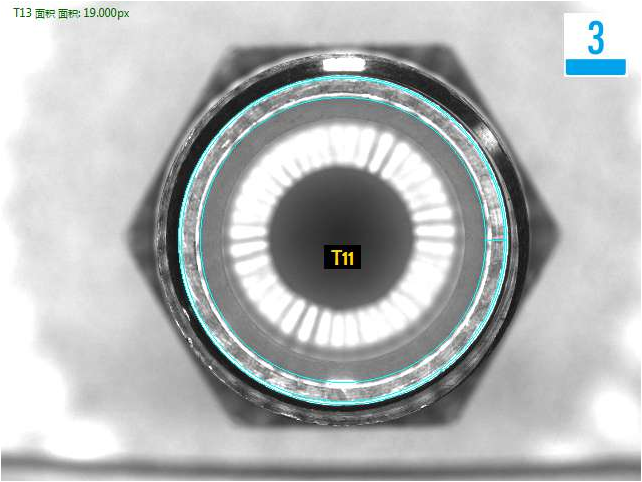

三：5頂部檢測方式

頂部檢測良品分析圖:OK

三：6頂部背光檢測方式

背光檢測良品分析圖:OK

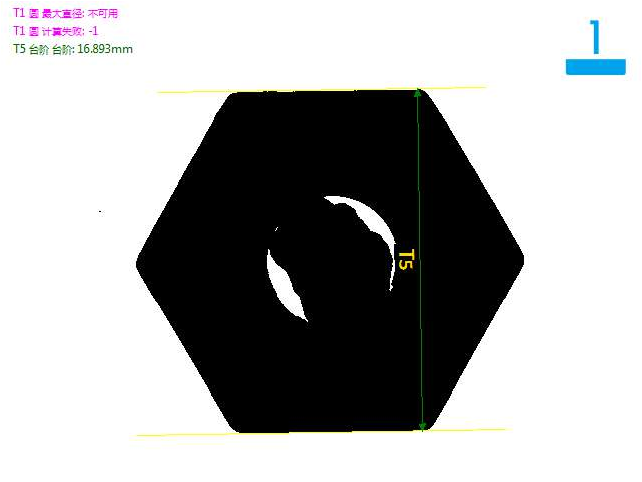

三：7頂部背光檢測方式

背光檢測內孔不良品分析圖:NG
