隨著工業的發展，在生產中對自動化的要求越來越高，視覺技術已被廣泛引入工業(工業機械臂)機器人行業，具備視覺的工業(工業機械臂)機器人能更快、更準、更靈活地完成定位抓取、對位組裝等?；趫D像分析的視覺技術在(工業機械臂)機器人引導相關應用中的主要作用是精確獲取對象物（待抓取物體）和目標物（待組裝物體）的坐標位置和角度，并將圖像坐標轉換為(工業機械臂)機器人能識別的(工業機械臂)機器人坐標，指導(工業機械臂)機器人進行糾偏和組裝。因此，手眼標定和定位引導是機器視覺在(工業機械臂)機器人引導中應用的的核心。

手眼標定原理

原理：所謂手眼標定，即將手（機械手）和眼（攝像機）的坐標系統一起來，解決相機與機械手之間的坐標轉換關系，讓機械手能精確抓取到攝像機定位的目標。

從一個坐標系XOY到另一個坐標系X’O’Y’，可以看做是XOY經過平移、旋轉、縮放等效到另一個坐標系X’O’Y’。

上述矩陣準確描述了兩個坐標系之間的關系，其中fx, fy分別是X方向和Y方向的縮放尺度，a, b分別是X方向和Y方向的平移量， θ是坐標系的旋轉角度。

手眼標定流程

求解標定的轉換公式只需要三組以上兩個坐標系的對應點，所以在視覺應用中一般采用N點標定算法來實現手眼標定。

VM算法平臺標定流程

盈泰德科技VM算法平臺中具備豐富的定位工具和包含N點標定在內多種標定工具，可以便捷地實現手眼標定。

接收到(工業機械臂)機器人的定位觸發信號后

手眼標定流程圖

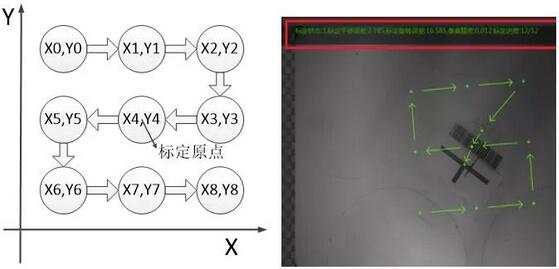

標定過程

盈泰德科技VM算法平臺會將標定路徑以及標定精度顯示在界面端，便于用戶排查調試流程，實現標定過程可視化。

定位引導

在機器視覺與(工業機械臂)機器人相結合的應用中，(工業機械臂)機器人引導定位最為普遍。此類場景下，大致可分為單相機抓取定位引導、單相機糾偏引導、上下相機貼合定位引導。

1單相機抓取定位引導

上圖即為單相機定位引導的場景，相機即可安裝于(工業機械臂)機器人上，也可固定于機臺上。通過相機拍攝傳送的來料，對其進行定位以便(工業機械臂)機器人根據定位信息抓取來料，如此可降低對工位間傳送機構的準確性要求，確保抓取位置的一致性。

基于VM算法平臺實現單相機抓取定位引導流程如下圖所示，

接收到(工業機械臂)機器人的定位觸發信號后

基于VM算法平臺實現單相機糾偏引導流程如下所示，

接收到(工業機械臂)機器人的定位觸發信號后

2單相機糾偏定位引導

基于VM算法平臺實現單相機糾偏引導流程如下所示，

注：流程中各工具的使用介紹同上。

而此處用【單點對位】而非【變量計算】是因?yàn)樵撃K考慮了(工業機械臂)機器人末端有延展軸，使得操縱點不是法蘭中心導致的不共軸。

3上下相機對位引導

應用場景：該系統可廣泛應用于3C產品屏幕及電路板的生產組裝等相關場景，如將膜與玻璃對齊貼合或?qū)⒉ＡШ推馄瑢?duì)齊貼合等。

基于VM算法平臺的上下相機對位引導方案如下所示，

全局流程

上相機流程

下相機流程

注：流程中各工具的使用介紹同上。

盈泰德科技VM算法平臺與(工業機械臂)機器人定位引導

盈泰德科技VM算法平臺除了集成80余種視覺工具，可實現高精度視覺定位、一鍵式手眼標定以及多種對位方式外，還具備豐富的通信協議，已在眾多實際應用中實現了與ABB、EPSON、FANUC、UR、華數(工業機械臂)機器人、眾為興(工業機械臂)機器人等工業(工業機械臂)機器人的成功對接。

盈泰德科技機器視覺在(工業機械臂)機器人定位引導中的應用

盈泰德科技VM算法平臺將持續豐富和優化視覺工具，讓視覺應用更輕松！

如果你的工業生產線中需要用到類似的視覺定位引導技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
