給大家分享一個引腳（Pin）電子元器件表面外觀瑕疵缺陷的視覺檢測方案。

引腳，又叫管腳，英文叫Pin。就是從集成電路（芯片）內部電路引出與外圍電路的接線，所有的引腳就構成了這塊芯片的接口。

引線末端的一段，通過軟釬焊使這一段與印制板上的焊盤共同形成焊點。引腳可劃分為腳跟、腳趾、腳側（side）等部分。

一：檢測內容及要求

檢測工件面積：

長13.09mm*寬8.83mm高5.88mm樣件的外觀＆尺寸檢測

檢測內容：

1:底部正光檢測外觀

2:頂部正光檢測外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測200-250，數量根據樣件送料速度。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸： 900*800*1850 mm

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機: 2套：1個底部正光 1個頂部正光

5:工業鏡頭:2套：2個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

二.1： 設備外觀3D立體圖

三：1底部正光檢測方式

底部檢測效果原圖:

三：1 底部正光檢測方式

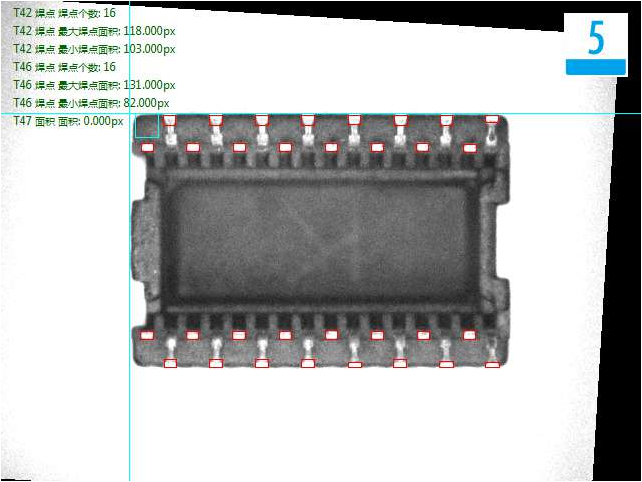

底部檢測良品分析圖:OK

三：1 底部正光檢測方式

底部檢測不良品（反面卡珠子）分析圖:NG

三：1 底部正光檢測方式

底部檢測不良品（反面歪腳）分析圖:NG

三：1 底部正光檢測方式

底部檢測不良品（毛邊）分析圖:NG

三：1 底部正光檢測方式

底部檢測不良品（細渣）分析圖:NG

三：2頂部正光檢測方式

頂部檢測效果原圖:

三：2 頂部正光檢測方式

頂部檢測良品分析圖:OK

三：2 頂部正光檢測方式

頂部檢測不良品（正面歪腳）分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA
